Axway Composer fonctionne à l'intérieur d'une architecture simple, modulaire et robuste qui comporte un nombre de composants réduit au minimum pour assurer un maximum de performance.
Le diagramme suivant illustre l'architecture globale du produit.
Pour avoir plus d'information sur les éléments qui constituent l'architecture, cliquez ici.

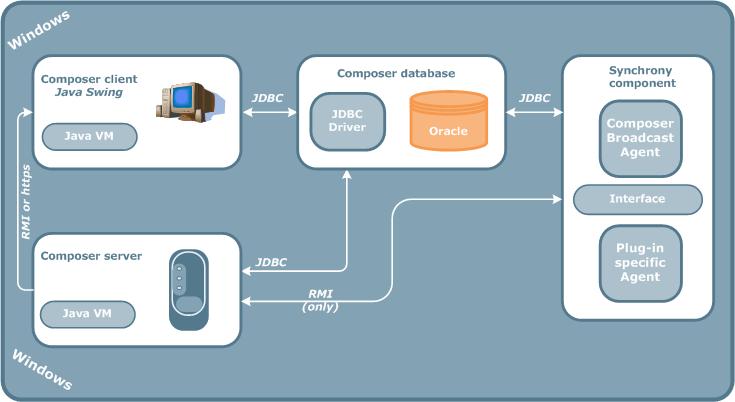

Le diagramme suivant illustre l'architecture interne d'Axway Composer.
Remarque : l'architecture interne du composant Axway Transfer CFT ne correspond pas à ce qui est illustré ci-dessus. L'Agent de diffusion du Composer (<Broadcast Agent>) n'est pas installé avec le Serveur CFT. Un groupe de Serveurs CFT communiquent avec le même Agent de diffusion Composer qui est installé à part.
Le tableau suivant montre les méthodes de communication utilisées entre les composants de l'architecture.
|
Depuis/vers |
Client |
Serveur |
Base de données |
Agent |
|
Client |
|
RMI/HTTPS |
JDBC |
|
|
Serveur |
RMI/HTTPS |
|
JDBC |
RMI |
|
Base de données |
JDBC |
JDBC |
|
JDBC |
|
Agent |
|
RMI |
JDBC |
|
